简介

态势推演可视化系统实现在仿真模拟训练以及作战推演过程中，基于复杂战场环境下，采用基于WEBGIS，结合二、三维展现方式，直观展示红蓝双方兵力对抗和作战推演的过程。一方面用于直观验证战术战法的合理性，另一方面与仿真系统和效能评估系统集成，实现从演练到评估、数据分析可视化的全面支撑。

态势推演可视化系统提供三维协同想定编辑，提供灵活的兵力部署、航迹规划、GIS分析、3D武器模型、军标标绘、推演方案设计、数据可视化分析等功能，并支持二、三维一体化想定预案验证作业过程。为快速实施红蓝对抗仿真想定过程，提供灵活可配的推演方案设计能力，使用户快速生成推演脚本，并基于系统内置的推演引擎，驱动推演剧本的演示过程。通过GIS分析功能，协助用户完善兵力的部署和推演行动方案。系统支持雷达、干扰器、卫星、导弹、飞机、坦克等多种兵力的可视化部署，并内置相关模型算法，支持复杂电磁环境下兵力推演的可视化。

态势推演可视化系统提供数据采集模块接口以及效能评估系统集成接口，在推演过程中可对全过程仿真数据进行全程记录，并对重点数据进行标记和追踪，并预留评估接口，可无缝与效能评估系统进行对接，满足边推演边评估以及事后评估要求，同时基于数据回放实现复盘重演功能，支持用户对关键行动和问题的重放、慢放、断点重推等需求。

功能模块组成

作战标绘

作战标绘主要用于表示作战意图以及标注注释。系统提供两种方式的标绘，分别为线标、点标。其中线标主要用来表达作战企图，敌我进攻方向、集合区域等，点标主要表达作战区重要非兵力目标标注，如指挥所。

兵力部署

兵力部署模块提供对兵力的编组编成管理，用于对想定中的多方兵力进行管理，实现各方兵力的新增、修改、删除。还支持将兵力与对应的三维模型、军标以及特效等进行绑定，生成兵力实体，方便部署和管理。

本系统还提供可视化拖拽兵力部署功能，所见即所得，用户拖拽实体到地图的相应位置（二维和三维地图均可）并释放鼠标，兵力部署成功，提供提供批量兵力部署功能。

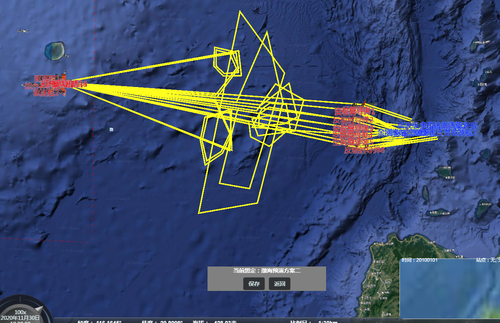

航路规划

航路规划提供对可视化设置功能，对参与推演的兵力的运行航路进行设置，运行航路主要以坐标点作为兵力的运行关键点，多个关键点形成多段运行轨迹。

航路规划支持多段航路，八字航路，跑道航路。

想定推演

系统支持想定预演、想定推演和复盘重演。

预演方案是将各个实体兵力、航路规划等要素通过具有时间推进性质的作战任务来进行耦合，不同作战任务之间是通过推演方案采用时间轴的方式进行方案推演，形成一套依据时间触发各类行动任务向前推演的想定剧本。同时，行动方案提供对效果的绑定，目前支持字幕、摄相机锁定、声音特效、视频插播、爆炸等效果。

想定推演是系统通过兵力部署、航迹管理、行动管理，形成完整的想定态势，并通过仿真数据文件加载或者想定文件加载的方式进行二三维地图的想定推演。系统内置3D推演引擎，可依据用户制作的想定剧本进行推演，并提供多种控制机制，支持对运行过程的中断、暂停等操作，同时具有数据管理功能，可对特定事件进行数据记录，一方面可用于复盘重演，另一方面可与效能评估系统对接，为其提供评估数据。

复盘重演是系统在有加载想定信息的情况下，对推演过程进行重演，提供暂停、快进、回退、快退或中断等功能，并支持对关键行动和事件的重放、慢放、断点重推等功能。想定推演过程中，还会对过程数据进行图表分析展示。

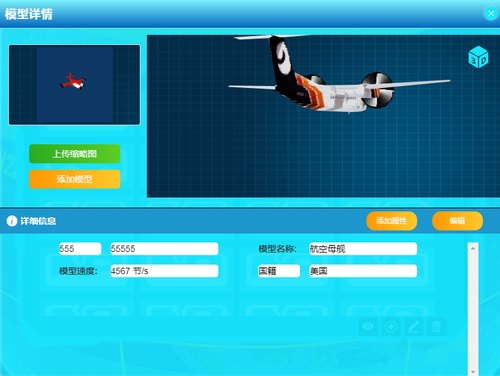

3D模型管理

3D武器模型库主要实现对3D武器模型的信息管理以及进行兵力绑定。

GIS分析

GIS分析是提供想定的辅助分析功能，如距离量算、面积计算，可以辅助想定制作过程，使想定制作更加准确，符合地理实际条件。

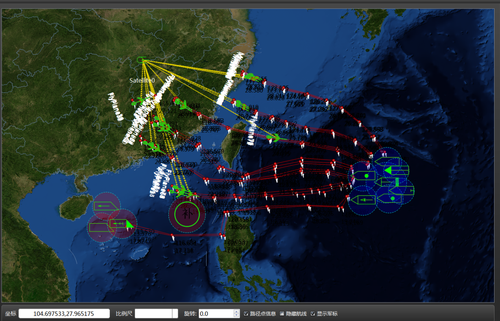

态势显示

态势可视化从战场全局、全景的角度上，实时的反映战场的作战情况。以清晰地观察到红蓝对抗态势的变化。

功能包括兵力分组显示，兵力的探测、攻击范围显示，兵力通信示意显示，兵力运动轨迹，并可以设置兵力文字、传感器波束、指挥关系、航迹等信息的显隐。

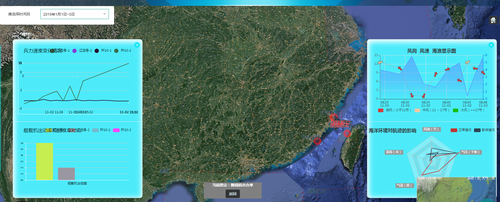

数据可视化分析

根据仿真的数据、想定推演的详细数据，数据模型算法以及影响因素可采用统计图表，柱状、曲线对比等可视化方式进行数据统计分析。

快速完成多数据整合，包括武器装备论证、研制、生产、使用、训练、仿真试验等过程中产生的数据，建立统一数据口径，完成自助式数据准备（ETL）， 并提供灵活、易用、高效可视化探索式分析能力，帮助用户构建贴合自身业务的知识洞察，并将数据决策快速覆盖各级结构及应用场景。
